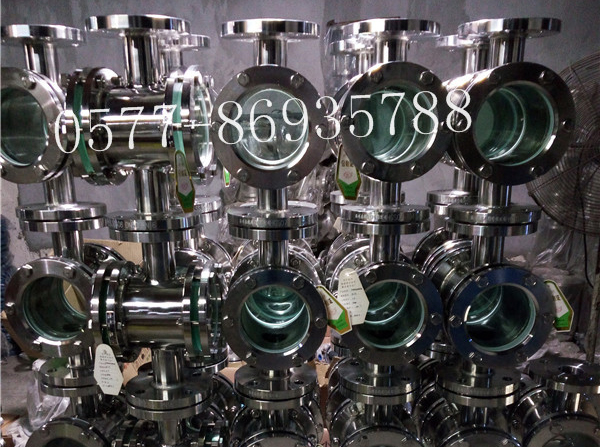

學名：直通視鏡、四通視鏡（Through endoscopic）

別名：液流觀察器、液流視鏡、管道視鏡、直通十字型視鏡

款式：方中頭對夾式；圓中頭對夾式；圓中頭并帽式；方中頭雙（單）壓式；圓中頭雙（單）壓式

連接方式：法蘭；螺紋；焊接

結構：該視鏡主要由視鏡底板、視鏡玻璃、緊固件；密封件組件等組成。

結構特點

⑴ 采用J44W-220R DN15高壓截止閥形式，錐面密封，聚四氟乙烯填料密封。

⑵ 閥蓋與閥體有螺栓連接，拆裝方便。

⑶ 閥瓣與閥桿為整體結構，閥體內腔介質流道通暢，防止假液位。

⑷ 整體式閥體，雙閥桿結構，外型布局合理。

⑸ 閥體可通保溫蒸汽，作為介質保溫，防止液體結晶。

⑹ 閥體與塔類容器焊接，提高閥體溫度，二次防止液體結晶。

安裝使用可控式保溫視鏡時需注意的問題：

⑴ 改進視鏡墊片的材質。使用具有耐腐蝕，耐老化，耐高溫的四氟板，安裝時，應對密封面及墊片進行外觀檢查，不得有徑向溝槽和劃痕等缺陷，密封墊片應安裝平整，位置準確，不得有偏斜或中心偏移，且接觸良好，達到使用要求。

⑵ 加強對生產工藝指標的管理。嚴格控制預蒸餾塔出氣溫度在120℃,壓力1.765MPa,一吸塔出氣溫度≤46℃，壓力1.765MPa，防止超溫超壓。

技術參數

1、殼體材質：碳鋼、不銹鋼、玻璃鋼、碳鋼襯氟、FRPP塑料。

2、視窗材質：鈉鈣玻璃、鋼化硼硅玻璃、石英玻璃、有機玻璃。

3、密封材質：丁睛橡膠、聚四氟乙烯、石墨復合。

4、工作壓力（Mpa）：PN0.6~2.5，客戶如有更高壓力要求的，可以定做。

5、工作溫度：0℃~+250℃；0℃~+800℃。

6、法蘭標準：JB/T81-94，其它法蘭標準請用戶注明：如HG、ANSI、ASME、HGJ、DIN、JIS等。

7、制造檢測標準：HGJ501-502-86

8、閥體外表：碳鋼防腐油漆或發黑不銹鋼酸洗處理或拋光
